電動球閥工作原理及控制特性解析

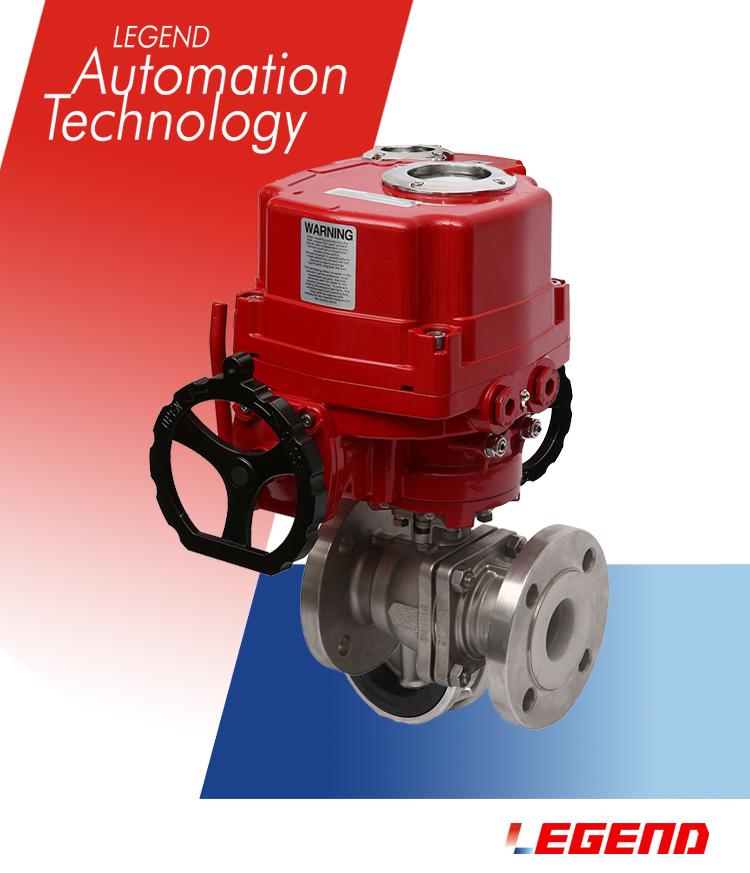

電動球閥是一種通過電動執行器驅動的閥門，用于控制流體的流通，廣泛應用于工業自動化系統中。其工作原理及控制特性如下：

工作原理：

基本結構：電動球閥主要由球體、閥座、閥桿、電動執行等部分組成。球體通常是一個中間帶孔的球形部件，可以繞閥桿旋轉。

流體控制：當電動執行器接收到控制信號后，它通過內部的電機、齒輪、蝸輪蝸桿等傳動裝置，帶動閥桿旋轉，進而使球體轉動。球體上的孔與閥門兩端的流道對齊時，閥門開啟，流體可以自由通過；當球體旋轉90度，使孔與流道垂直時，閥門關閉，阻止流體流動。

密封機制：球體與閥座之間設計有密封結構，確保在閥門關閉狀態下，流體不會泄漏。常用的密封材料有PTFE、金屬密封等，根據介質的性質選擇合適的密封類型。

控制特性：

遠程控制：電動球閥可以通過遠程控制系統發送的電信號（如4-20mA電流信號或數字信號）進行控制，實現閥門的遠程開啟、關閉或調節，非常適合自動化控制系統。

比例控制：部分電動球閥支持比例控制，即閥位的開度與輸入的控制信號成比例，使得流體流量可以根據實際需求進行調節。

保護功能：電動執行器通常配備有過載保護、過熱保護等功能，確保在異常情況下不會造成設備損壞或事故。

多種控制模式：除了常見的開關控制外，電動球閥還支持手動/自動切換，便于在系統故障或維護時進行手動操作。

診斷與反饋：現代電動球閥通常具備狀態反饋功能，能夠實時監控閥門的位置、故障狀態等信息，并將這些信息反饋給控制系統，便于系統監控和故障排查。

安裝靈活性：由于電動執行器與閥門主體分離設計，電動球閥可以根據現場條件靈活選擇安裝方向，方便維護和替換。
