電動蝶閥工作原理及結構特點

電動蝶閥作為一種自動控制設備，在現代工業流程中扮演著重要角色。其工作原理基于電能轉化為機械運動，通過內置的電動執行響應控制信號。當系統下達指令后，執行器內的電機，帶動減速裝置旋轉，進而通過連接裝置使蝶板在閥體內沿中心軸線旋轉。蝶板的旋轉角度在0到90度之間變化，從而實現管道中流體的流暢調節或完全截斷。這種設計使得電動蝶閥能夠快速且平滑地改變開啟程度，滿足不同工況需求。

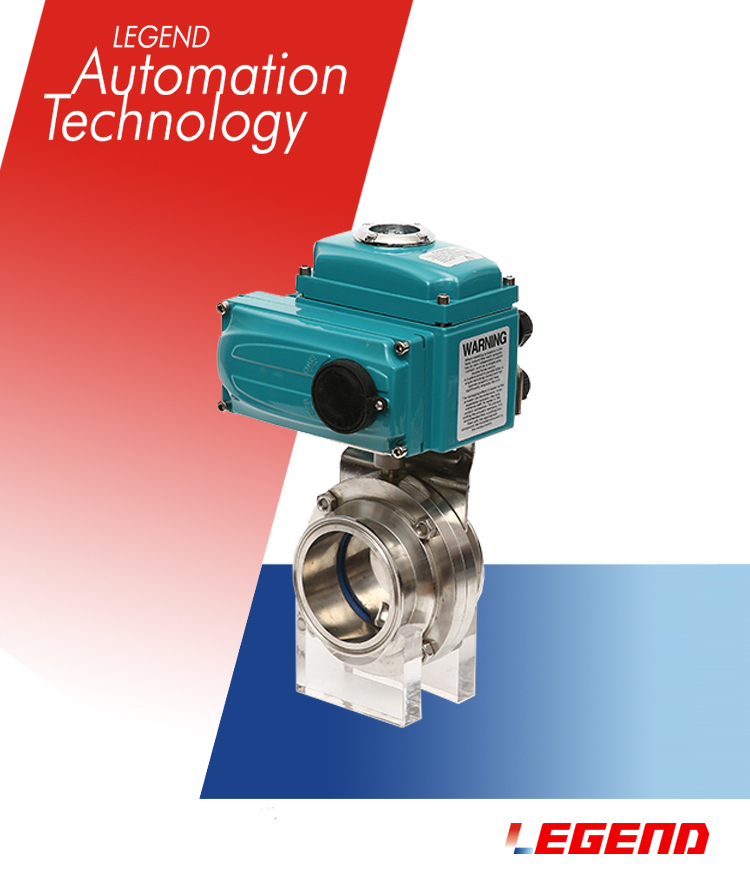

結構特點上，電動蝶閥展現出了高度的工程整合性和實用性。閥門主體由蝶板、閥體、以及與之相連的電動執行組成。蝶板設計輕巧，減少水流阻力，提高流通效率。閥體材質多樣，可針對不同介質選擇合適的耐腐蝕材料，確保長期穩定運行。電動執行則集成電機、齒輪箱和必要的電子控制部件，提供必要的驅動力并保證操作的準確性。為適應不同的安裝條件和空間限制，電動蝶閥提供多種安裝方式，如法蘭連接或對夾式安裝，靈活便捷。

此外，許多電動蝶閥配置了手動操作裝置，以應對緊急情況或維護期間的需要。控制信號輸入多樣化，支持電壓、電流等多種標準信號，增加了其與現有自動化系統的兼容性。整體而言，電動蝶閥以其結構緊湊、操作簡便、維護成本低等特性，在水處理、石油、化工、供暖通風等多個領域展現了廣泛應用價值。
